国创热管理机组原理结构与低压原理

   2026-01-06 7
核心提示:热管理系统原理示意图及故障排查表

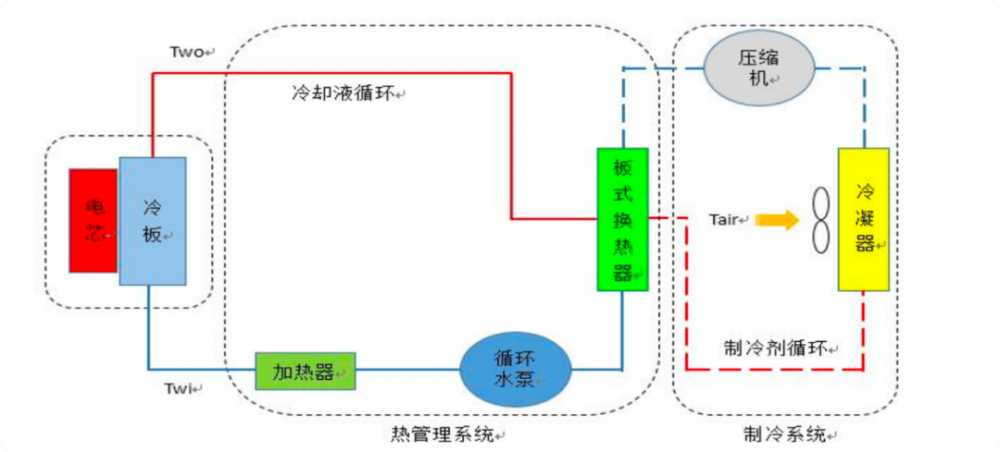

 热管理系统原理示意图

微信图片_2026-01-06_094105_467

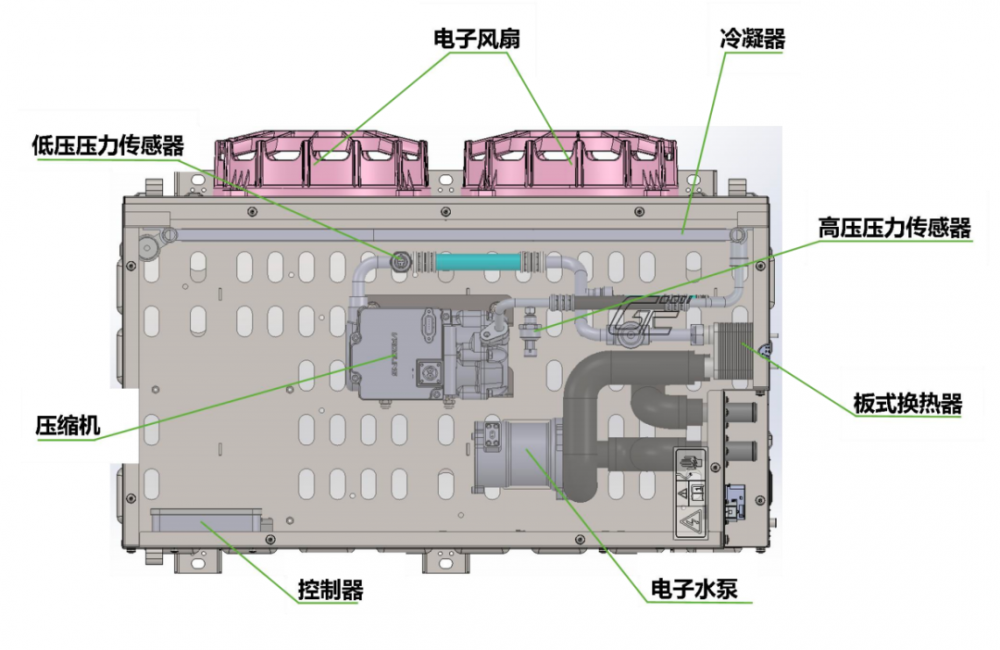

结构组成

微信图片_2026-01-06_094109_459

系统关键部件

微信图片_2026-01-06_094111_837

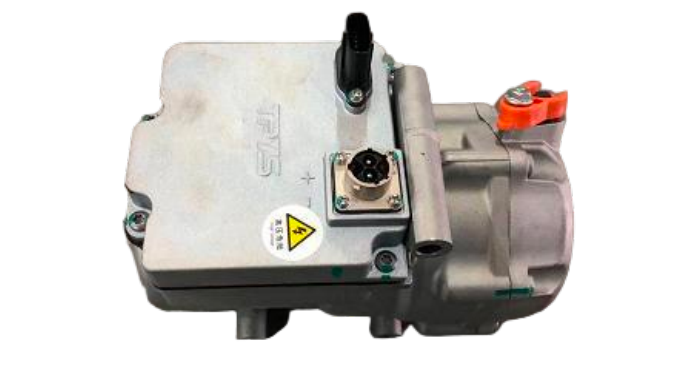

(压缩机)


微信图片_2026-01-06_094113_918

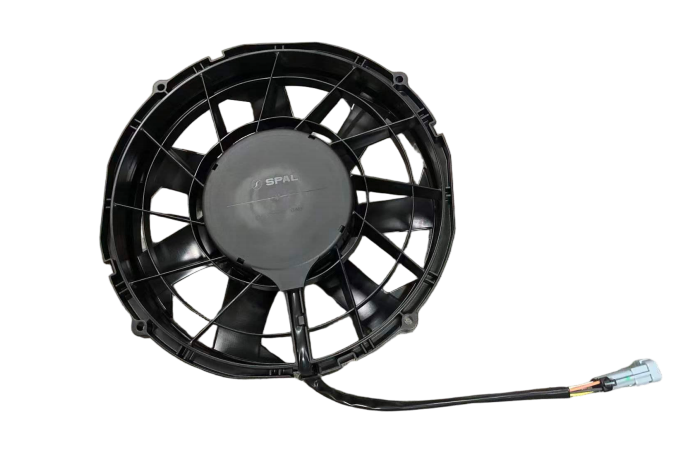

(散热风机)


微信图片_2026-01-06_094115_843

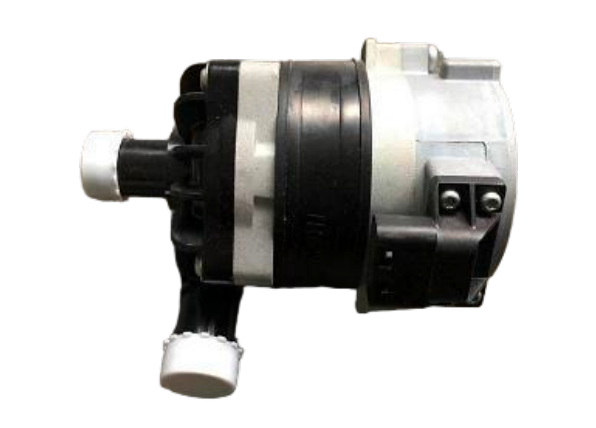

电子水泵


微信图片_2026-01-06_094117_644

冷凝器


微信图片_2026-01-06_094119_595

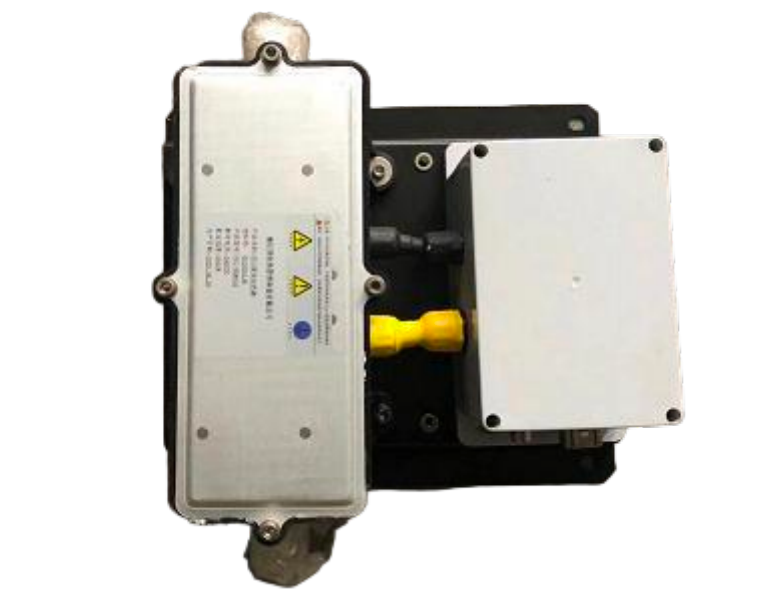

PTC液体加热器

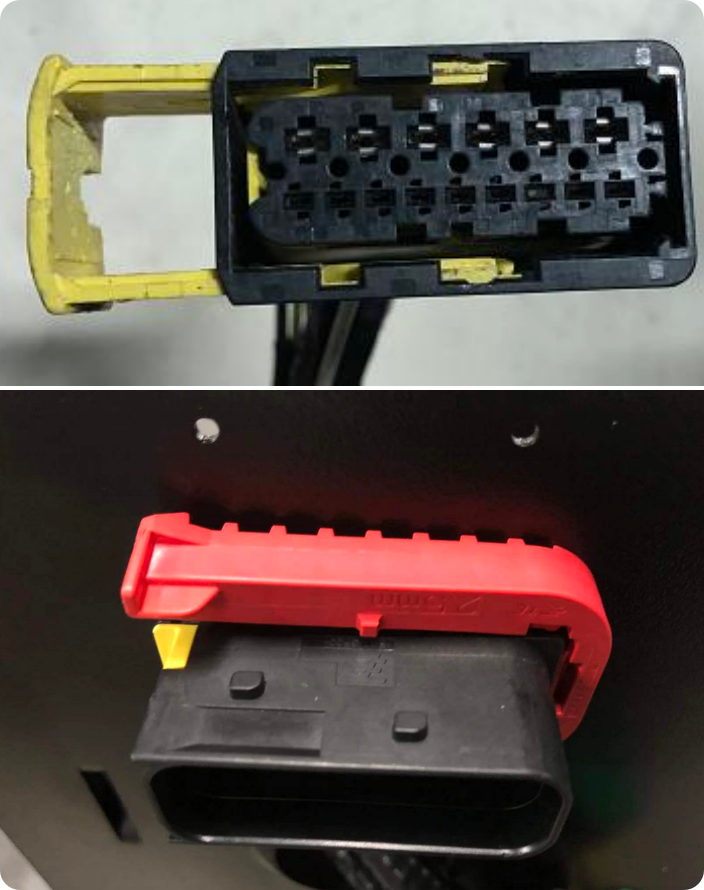

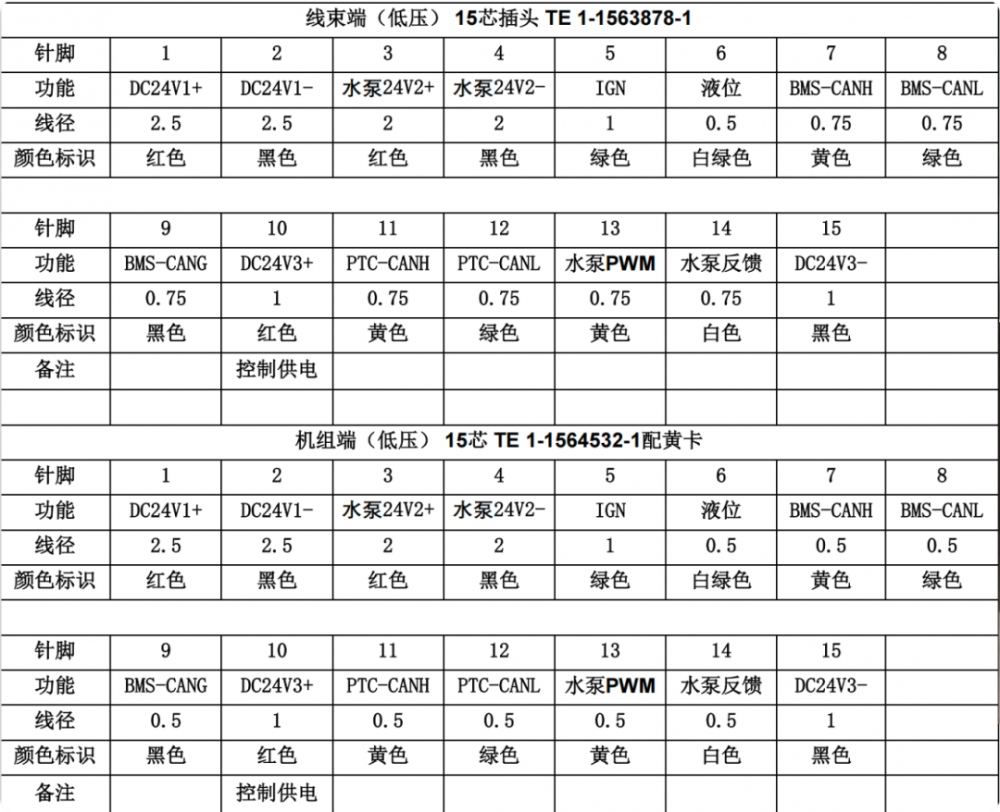

低压针脚定义

微信图片_2026-01-06_094121_715


微信图片_2026-01-06_094123_635

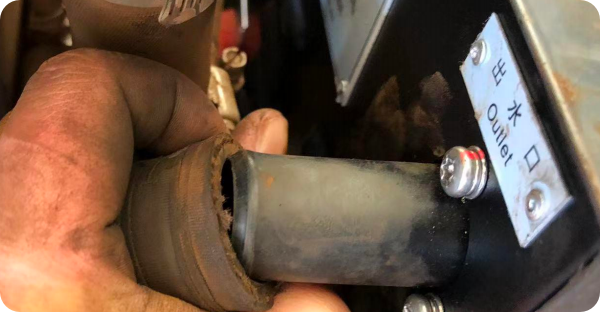

机组管路排气


微信图片_2026-01-06_094125_691


排气步骤1:

更换机组后,先紧固机组进水口, 后打开膨胀水壶进行加水。


排气步骤2:

待机组出水口有防冻液涌出后, 将水口紧固,未排完气不要盖膨胀水壶,整 车上电后,10秒连按4次调试按钮启动水泵 循环进行排气。

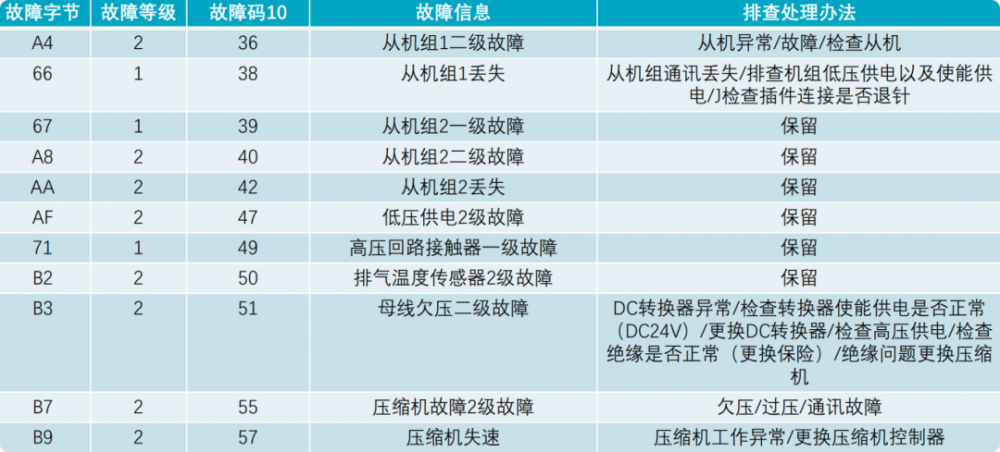

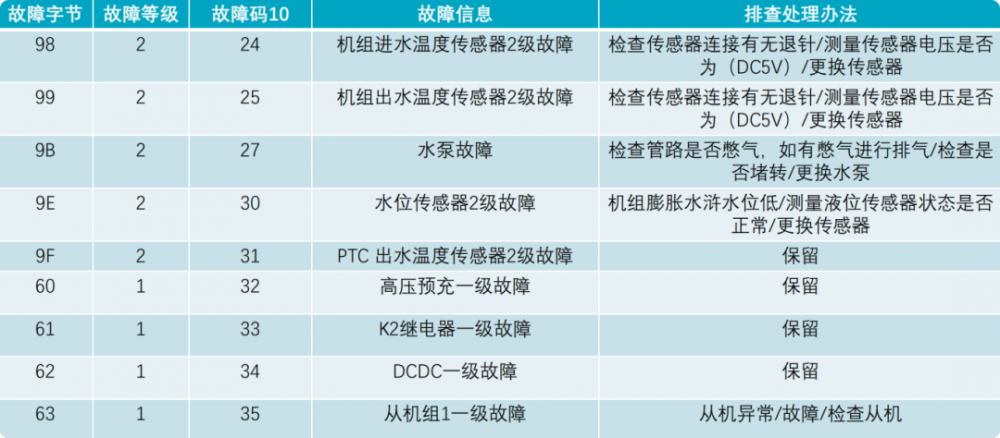

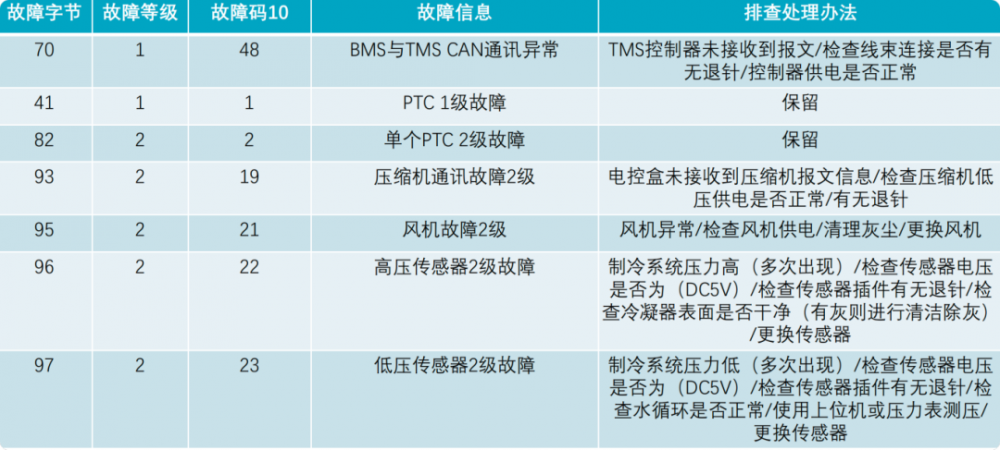

故障排查处理

微信图片_2026-01-06_094128_100


微信图片_2026-01-06_094130_140


微信图片_2026-01-06_094132_340
